匀速贝塞尔曲线运动的实现(一)

贝塞尔曲线(Bézier curve)是一种常用的曲线，以最简单的二次贝塞尔曲线为例，通常以如下方式构建，给定二维平面上的固定点 $P_{0}$ , $P_{1}$ , $P_{2}$ ，用 $B (t)$ 表示该条曲线

B (t) = (1 - t)^{2} P_{0} + 2 t (1 - t) P_{1} + t^{2} P_{2}, t \in [0, 1]

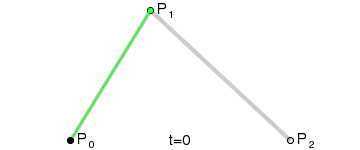

用一个动画来演示，可以更加清楚的表明这条曲线的构建过程

如果 $t$ 变量本身是线性变化的话，这条贝塞尔曲线的生成过程是并不是匀速的，通常都是两头快中间慢。

可以看出中间的点较为密集，而两边则较为稀疏。如何得到匀速的贝塞尔曲线运动呢？比如我们在某款游戏中设计了一条贝塞尔曲线的路径，如何实现NPC匀速在这条路径上运动？首先需要求得 $B (t)$ 相对于 $t$ 的速度公式 $s (t)$

s (t) = \sqrt{B_{x}^{^{'}} (t)^{2} + B_{y}^{^{'}} (t)^{2}}

为了简化公式，定义如下变量

\begin{aligned} a & = P_{0} - 2 P_{1} + P_{2} \\ b & = 2 P_{1} - 2 P_{0} \\ A & = 4 (a_{x}^{2} + a_{y}^{2}) \\ B & = 4 (a_{x} b_{x} + a_{y} b_{y}) \\ C & = b_{x}^{2} + b_{y}^{2} \end{aligned}

计算出 $s (t)$ 可以表达为

s (t) = \sqrt{A t^{2} + B t + C}

根据这个公式，求得贝塞尔曲线的长度公式 $L (t)$ 为

\begin{aligned} L (t) & = \int_{0}^{t} \sqrt{A x^{2} + B x + C} d x \\ = \frac{1}{8 A^{3 / 2}} (2 \sqrt{A} [(2 A t + B) \sqrt{A t^{2} + B t + C} - B \sqrt{C}] \\ + (B^{2} - 4 A C) [l n (B + 2 \sqrt{A C}) - l n (B + 2 A t + 2 \sqrt{A} \sqrt{A t^{2} + B t + C})]) \end{aligned}

特别当 $t = 1.0$ 时， $L (1.0)$ 就是这条曲线的总长度。
设 $u$ 是能够使 $L (u)$ 实现匀速运动的自变量，那么此时曲线长度应该满足随着时间 $t$ 线性增长，也就是

\begin{matrix} (1) & L (u) = L (1.0) t \end{matrix}

也就是 $u = L^{- 1} (L (1.0) t)$ ，由于 $L (t)$ 函数非常复杂，直接求其逆函数的解析解几乎不可能，还好我们知道它的导数为 $s (t)$ ，在实际使用中，可以使用牛顿切线法获得 $u$ 的数值解。
视 $u$ 为未知数，根据公式1有以下方程

F (u) = L (u) - L (1.0) t = 0

根据牛顿切线法，求解 $u$ 的迭代公式为:

\begin{aligned} u_{n + 1} & = u_{n} - \frac{F (u_{n})}{F^{'} (u_{n})} \\ = u_{n} - \frac{L (u_{n}) - L (1.0) t}{s (u_{n})} \end{aligned}

由于 $t$ 和 $u$ 相差不大，可以设 $u_{0} = t$ 来开始求解，以下是修正后的匀速贝塞尔曲线

上面是使用javascript实现的互动曲线，核心代码如下

class QuadBezierLine {
	constructor(_p0, _p1, _p2, _step, _uniformSpeedMode) {
		this.step=_step;
		this.points=[];
		this.uniformSpeedMode=_uniformSpeedMode;
		this.updatePoints(_p0, _p1, _p2);
	}

	//Speed(t_) = Sqrt[A*t*t+B*t+C]
	speed(t) {
		return Math.sqrt(this.A * t * t + this.B * t + this.C);
	}

	//Length(t) = Integrate[Speed[t], t]
	//Length(t_) = ((2*Sqrt[A]*((2*A*t + B)*Sqrt[A*t^2 + B*t + C] - B*Sqrt[C]) +
	//	(B^2 - 4*A*C)*(Log[B + 2*Sqrt[A]*Sqrt[C]] -
	//	Log[B + 2*A*t + 2*Sqrt[A]*Sqrt[A*t^2 + B*t + C]]))/(8*A^(3/2)))
	length(t) {
		let temp1 = Math.sqrt(this.C + t * (this.B + this.A * t));
		let temp2 = (2 * this.A * t + this.B) * temp1 - this.B * Math.sqrt(this.C);
		let temp3 = Math.log(this.B + 2 * Math.sqrt(this.A * this.C));
		let temp4 = Math.log(this.B + 2 * this.A * t + 2 * Math.sqrt(this.A) * temp1);
		let temp5 = 2 * Math.sqrt(this.A) * temp2;
		let temp6 = (this.B * this.B - 4 * this.A * this.C) * (temp3 - temp4);
		return (temp5 + temp6) / (8 * Math.pow(this.A, 1.5));
	}

	//u'=u-(Length(u)-len)/Speed(u)
	invertLength(u0, len) {
		let u1 = u0, u2;
		do {
			u2 = u1 - (this.length(u1) - len) / this.speed(u1);
			if (Math.abs(u1 - u2) < 0.000001)
				break;
			u1 = u2;
		} while (true);
		return u2;
	}

	updatePoints(_p0, _p1, _p2) {
		this.p0=_p0;
		this.p1=_p1;
		this.p2=_p2;

		let ax = this.p0.x - 2 * this.p1.x + this.p2.x;
		let ay = this.p0.y - 2 * this.p1.y + this.p2.y;
		let bx = 2 * this.p1.x - 2 * this.p0.x;
		let by = 2 * this.p1.y - 2 * this.p0.y;

		this.A = 4 * (ax * ax + ay *ay);
		this.B = 4 * (ax * bx + ay *by);
		this.C = bx * bx + by * by;

		this.points.length = 0;
		let totalLength = this.length(1);

		for (let index = 1; index < this.step; index++) {
			let t = index / this.step;

			if(this.uniformSpeedMode) {
				t = this.invertLength(t, totalLength*t);
			}

			let x = (1-t)*(1-t)*this.p0.x+2*(1-t)*t*this.p1.x+t*t*this.p2.x;
			let y = (1-t)*(1-t)*this.p0.y+2*(1-t)*t*this.p1.y+t*t*this.p2.y;

			this.points.push({x:x, y:y});
		}
	}

	draw() {
		this.points.forEach(pt => {
			fill('green');
			ellipse(pt.x, pt.y, 5, 5);
		});
	}
}
